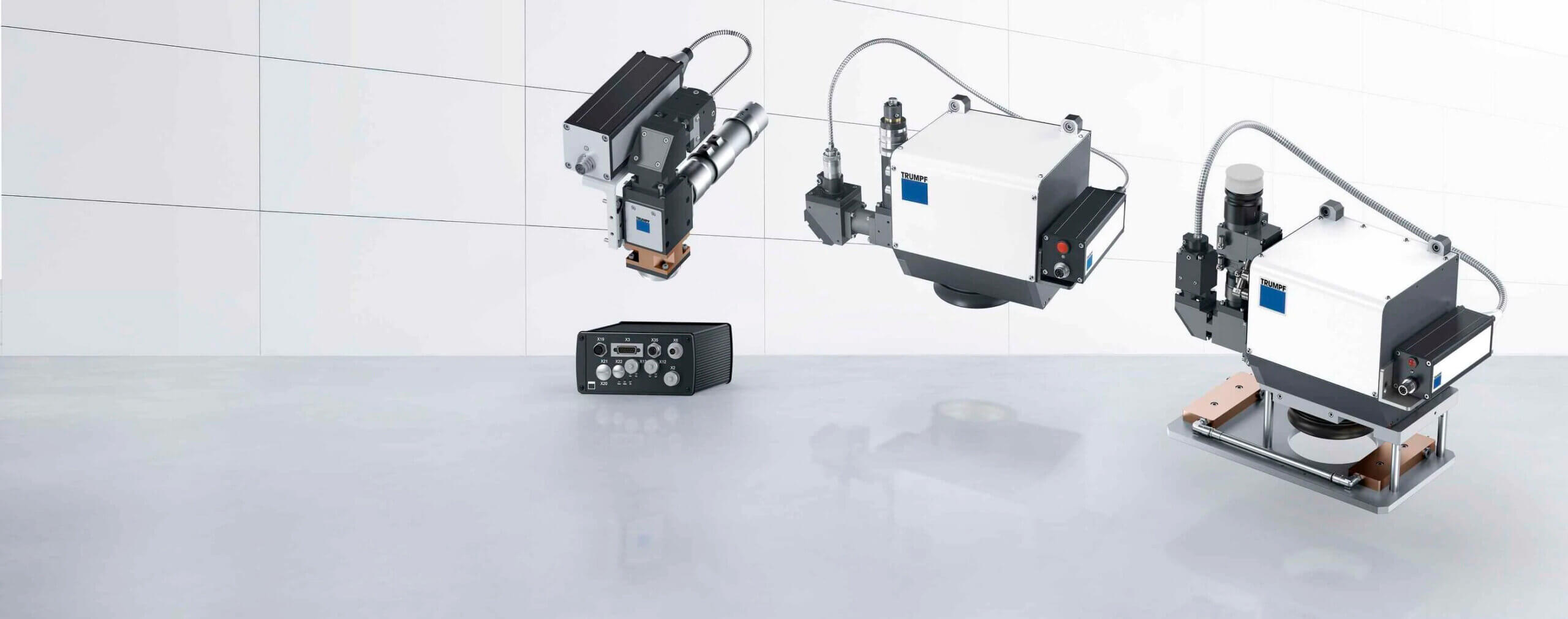

Laserprosessien lämpotilan säätö
Haluttu työkappaleen pintalämpötila pidetaan yllä säätämällä lasertehoa
Pyydä tarjousAina oikea lämpötila
TRUMPF-lämpötila säätö rekisteröi komponentin pinnalla olevan lämpösäteilyn voimakkuuden ja ohjaa lasertehoa asetetun nimellislämpötilan perusteella. Polymeerien laserhitsauksessa ja laserpintakarkaisussa se varmistaa tasaisen tuloksen – myös monimutkaisten geomtrioiden kanssa työskenneltäessä. Kun sitä käytetään PFO skannerioptiikan kanssa, lämpötilan säätö on integroitu suoraan PFO: n elektroniikkaan. Pyrometri voidaan asentaa myös suoraan laseroptiikaan.
Lämpötilan säätö laserpintakarkaisussa
Laserpintakarkaisussa pyrometri mittaa pintalämpötilaa karkaisun aikana ja säätelee lasertehoa optimaalisesti. Lämmön kertyminen komponenttien reunoille, reikiin ja kulmiin voidaan välttää ja saavuttaa tasainen karkenemissyvyys määritetyllä kovuusasteella. PFO skannerioptiikan avulla voit karkaista kaikenlaisia geometrioita.
Lämpötilan säätö polymeerien hitsauksessa
Lämpötilan säätö polymeerien lasersäteishitsauksessa mittaa liitosvyöhykkeen lämpötilan pyrometrillä. Järjestelmä rekisteröi lämpösäteilyn voimakkuuden ennalta määrätyssä aallonpituusspektrissä ja säätää lasertehon nimellislämpötilaan. Tyypillisiä sovelluksia ovat suljettujen rakenteiden hitsaus skannerioptiikalla ja pyöreiden osien muotohitsaus kiinteällä optiikalla.
Quality that is just right
The adjustable nominal temperature and limit value parameters mean that you achieve optimum quality.
Perfectly integrated
Direct coupling of the pyrometer to the optics and parameterization using TruControl.
Full transparency
Guaranteed traceability due to stored temperature data.
The trend at a glance
You can use the trend indicator to detect slow divergence of the process at an early stage.
TRUMPF-plastic-welding-with-temperature-control-flyerTRUMPF-temperature-control-for-hardening-flyer
Temperature control for plastic welding | Temperature control for laser hardening | |
|---|---|---|
| CONFIGURATION | ||
| AVAILABLE LASERS | TruDiode 151, TruDiode 301, others on request | TruDisk up to 6 kW |
| AVAILABLE FOCAL LENGTHS | 200 / 250 mm (BEO D50) 200 / 280 mm , others upon request (PFO 20-2 post-objective) | 560 mm , others upon request (PFO 20-2 post-objective) |
| AVAILABLE FOCAL LENGTHS OF COLLIMATION | 35 mm (BEO D50) 34.5 / 56 / 80 mm (PFO 20-2 post-objective) | 80 mm (PFO 20-2 post-objective) |
| PARAMETERS | ||
| PYROMETER MEASUREMENT RANGE | 180 °C – 520 °C (with emission factor ε = 1) | 650 °C – 1600 ° |
| PYROMETER MEASUREMENT RATE | 2 kHz (500 µs) | 4 kHz (250 µs) |
| TEMPERATURE CONTROL CYCLE RATE | 12.5 kHz (80 µs) | 12.5 kHz (80 µs) |
| TYPICAL PRECISION | 3 % at 250°C (providing there is an annual calibration) | 2 % at 1000°C (providing there is an annual calibration) |
